補償器系列

JWY型無約束波紋補償器

產品介紹：無約束型補償器內的波紋管采用單層、雙層或多層Ｕ型波，波紋管和導流套材料為1Cr18Ni9Ti等奧氏體不銹鋼，其它材料為低碳鋼或低合金鋼。無約束型補償器在固定支架間距的確定和固定支座推力計算等和普通的軸…

產品介紹相關產品相關資訊立即訂購阿里巴巴入口鏈接

【好管道新躍造】

鞏義市新躍供水材料有限公司專業生產各種型號補償器，型號齊全，質量保證，支持來圖定制。

（1）JWY型無約束波紋補償器均按國標標準加工制作，口徑不同，高度不同。如有特殊長度要求，波數要求請及時聯系旺旺在線客服或者加客服QQ：2172152931。
（2）隨貨發檢驗報告、合格證等資料。
（3）承接各種大型工程，如：【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管；蘭州市政建設集團有限責任公司；合肥地鐵2號線；江蘇江都建設集團有限公司；陜西華海水利工程有限公司；新疆和山巨力化工有限公司；北京興順康蘭工程機械有限公司等等】
（4）出口孟加拉污水處理廠工程，中南亞等地區
（5）報價均為出廠價，不含稅運。可開17％增值稅專用發票，如需含稅運請提前說明。
（6）產品型號過多，價格無法一一注明，下單前請咨詢旺旺或者電話：13526621751

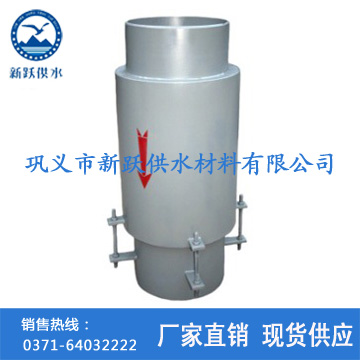

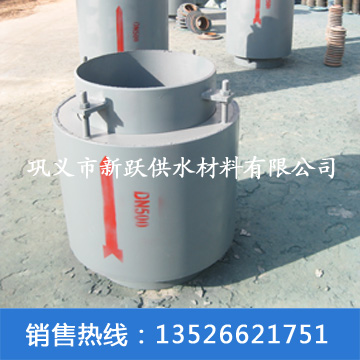

······以下圖片均為新躍供水廠家實景實地拍攝，盜圖必究！······

產品介紹：無約束型補償器內的波紋管采用單層、雙層或多層Ｕ型波，波紋管和導流套材料為 1Cr18Ni9Ti 等奧氏體不銹鋼，其它材料為低碳鋼或低合金鋼。無約束型補償器在固定支架間距的確定和固定支座推力計算等和普通的軸向型補償器完全相同。無約束膨脹節除了取消予拉伸工作外，還大大地寬松了安裝要求。無約束膨脹節可象一段短管一樣安裝于管道中，不必按其它軸向型膨脹節通常要求的全線鋼管接好后再割下和膨脹節等長管道的方法。還由于無約束膨脹堅固的外殼，也方便了運輸、安裝和保溫。

用途：無約束波紋補償器用于管道的軸向補償，補償量大，具有強力自導向和超強的抗彎能力，從而可以簡化管道導向支架的設計，使導向支架的間距安裝均可任意調節。

注：訂貨時注明管子外徑，大于DN1400、墻厚大于或小于300mm的產品可訂制加工。

我廠生產的防水套管是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。剛性防水套管一般適用于管道穿過墻壁之處要求一般防水的構筑物；穿墻處之墻壁，如遇非混凝土時應改用混凝土墻壁，而且必須將套管一次凝固于墻內；防水套管施用于建筑、化工、鋼鐵、自來水、污水處理等單位。

通徑 DN	波數	壓力等級 Mpa					波紋管有效面積 cm2	最大外徑尺寸 mm	接管端口尺寸 doxs mm	總長 L mm
		0.25	0.6	1.0	1.6	2.5
		軸向補償量： mm/ 剛度 N/mm
50	8	14/153	12/318	12/318	12/635	11/1310	37	120	ф57 × 3.5	361
	16	27/76	24/158	24/158	24/318	23/655				445
	32	52/38	48/79	48/79	48/159	46/328				621
65	8	19/213	18/213	18/213	18/424	15/814	55	159	ф73 × 4	377
	12	30/142	29/142	27/142	27/283	25/421				425
	24	60/71	58/107	54/107	54/142	50/211				581
80	8	30/179	30/179	30/358	29/358	27/650	81	162	ф89 × 4	430
	10	54/143	37/143	37/286	37/286	32/325				466
	20	108/72	74/72	74/143	74/143	64/163				660
100	6	34/138	34/277	33/417	33/417	32/817	121	180	ф108 × 4	410
	10	56/83	56/166	56/250	54/250	50/409				492
	20	112/42	112/83	112/125	108/125	100/205				712
125	5	37/136	36/272	36/408	35/408	33/801	180	221	ф133 × 4	410
	9	66/76	65/151	65/227	63/227	60/401				412
	18	132/38	130/76	130/114	126/114	120/201				711
150	5	49/100	49/200	48/300	45/456	44/845	257	245	ф159 × 4.5	433
	8	88/63	78/125	77/188	71/286	65/423				518
	16	159/32	156/63	154/94	142/143	130/211				756
200	4	58/95	56/193	56/288	56/480	55/800	479	327	ф219 × 6	475
	6	86/63	85/128	85/192	84/320	80/927				553
	12	172/32	170/64	170/96	168/160	160/200				800
250	4	75/170	74/343	63/588	53/930	50/1856	769	404	ф273 × 8	500
	6	112/113	110/228	95/392	80/620	78/927				620
	12	220/57	220/114	190/196	160/310	156/464				984
300	4	73/250	72/503	65/830	57/1253	54/2142	1105	451	ф325 × 8	584
	6	110/167	109/335	97/553	85/835	80/1071				713
	12	220/84	218/168	194/277	170/418	160/536				1116
350	4	79/263	78/523	72/840	64/1265	62/2684	1307	500	ф377 × 10	614
	6	119/175	117/348	107/560	97/843	90/1342				759
	12	238/88	234/174	241/218	194/442	180/671				1216
400	4	83/280	73/458	70/918	65/1373	63/3675	1611	537	ф426 × 10	625
	6	125/187	109/305	102/612	97/915	90/1838				771
	12	250/94	218/153	204/306	194/458	180/920				1225
450	4	98/203	96/405	82/690	69/2305	65/4350	1972	632	ф478 × 10	620
	6	147/135	144/270	124/460	103/1537	90/2175				762
	12	294/68	288/135	248/230	206/769	180/1087				1200
500	4	102/212	100/423	84/728	70/2452	65/4256	2445	699	ф529 × 10	624
	6	153/142	149/282	126/485	105/1635	90/2128				766
	12	306/71	298/141	252/243	210/818	180/1064				1216
600	4	123/265	121/530	86/1468	99/1740	95/2842	3534	806	ф630 × 10	676
	6	185/177	181/353	148/978	140/1160	120/1420				848
	12	370/89	362/177	358/489	280/580	240/710				1382
700	4	128/287	126/573	87/1625	85/2972	84/4100	4717	915	ф720 × 10	708
	6	192/192	188/382	168/1083	131/1982	120/2050				882
	12	384/96	376/191	336/542	262/991	240/11025				1422
